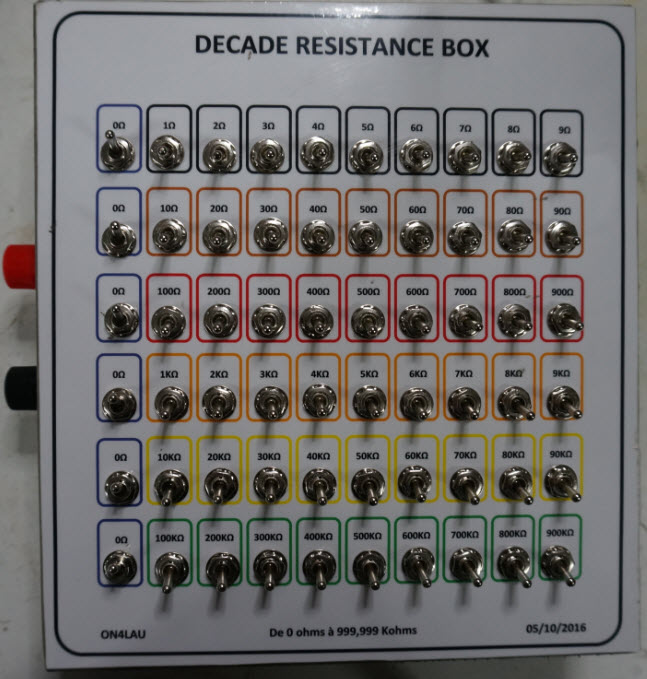

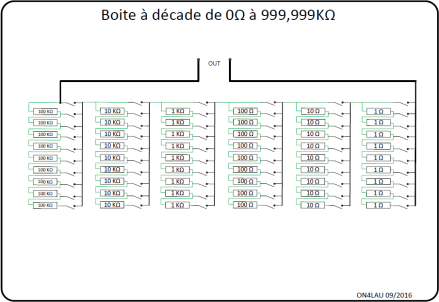

Réalisation d'une boîte à décade de 0Ohm > 999,999KOhms

Réalisation d'ungénérateur de 800KHz à 30 MHz

J'ai depuis pas mal de temps recherché un appareil pouvant me délivrer un signal me permettant de réaliser des mesures sur mes différents projets.

J'ai tâtonné pas mal avec des solutions tournant comme le GripDip, générateur du commerce analogique d'une stabilité très médiocre tant en fréquence qu’en niveaux. Des appareils plus perfectionnés sont à des prix très onnéreux.

J’ai trouvé pas mal d’articles articulé autour des cartes Arduino, mais là aussi mes connaissances en programmation me faisant défaut, je n’arrivais pas à combler mes besoins.

Après pas mal de recherche et de discussion avec d’autre OM, je suis tombé sur le site de Hans SUMMER G0UPL « QRPLabs » qui propose des kits permettant tant aux OM féru de radio ainsi que ceux qui veulent  trouver un très bon appareil pour réaliser des mesures

Sur le site j’ai trouvé un module VFO / Générateur de signaux pouvant être utilisé de plusieurs façons. Ce VFO tourne autour d’un circuit  de Silicon Labs le SI5351. Ce petit circuit permet de générer des signaux allant de 8KHz à 165MHz en théorie mais tient bien la route jusque 200MHz.

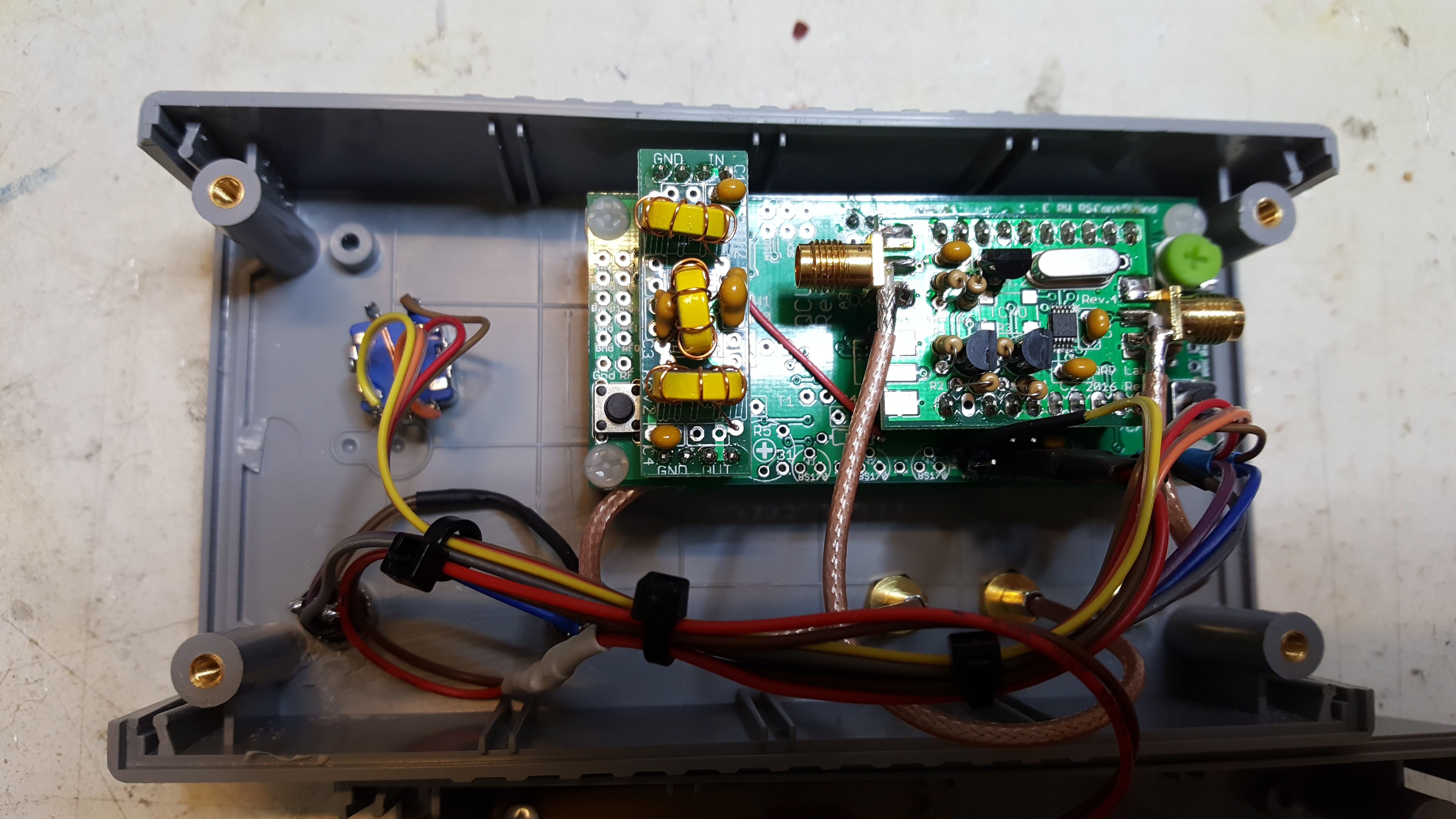

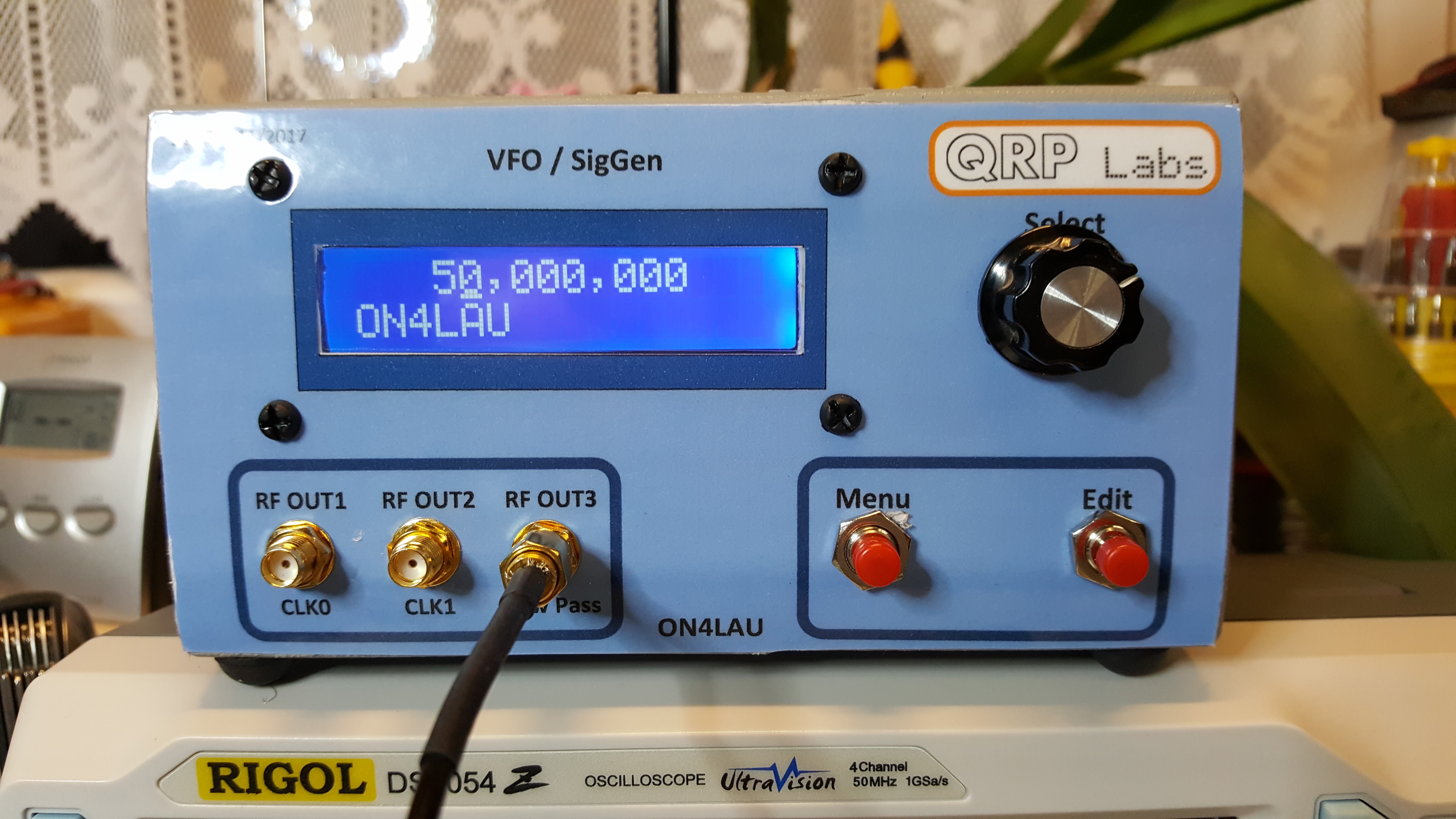

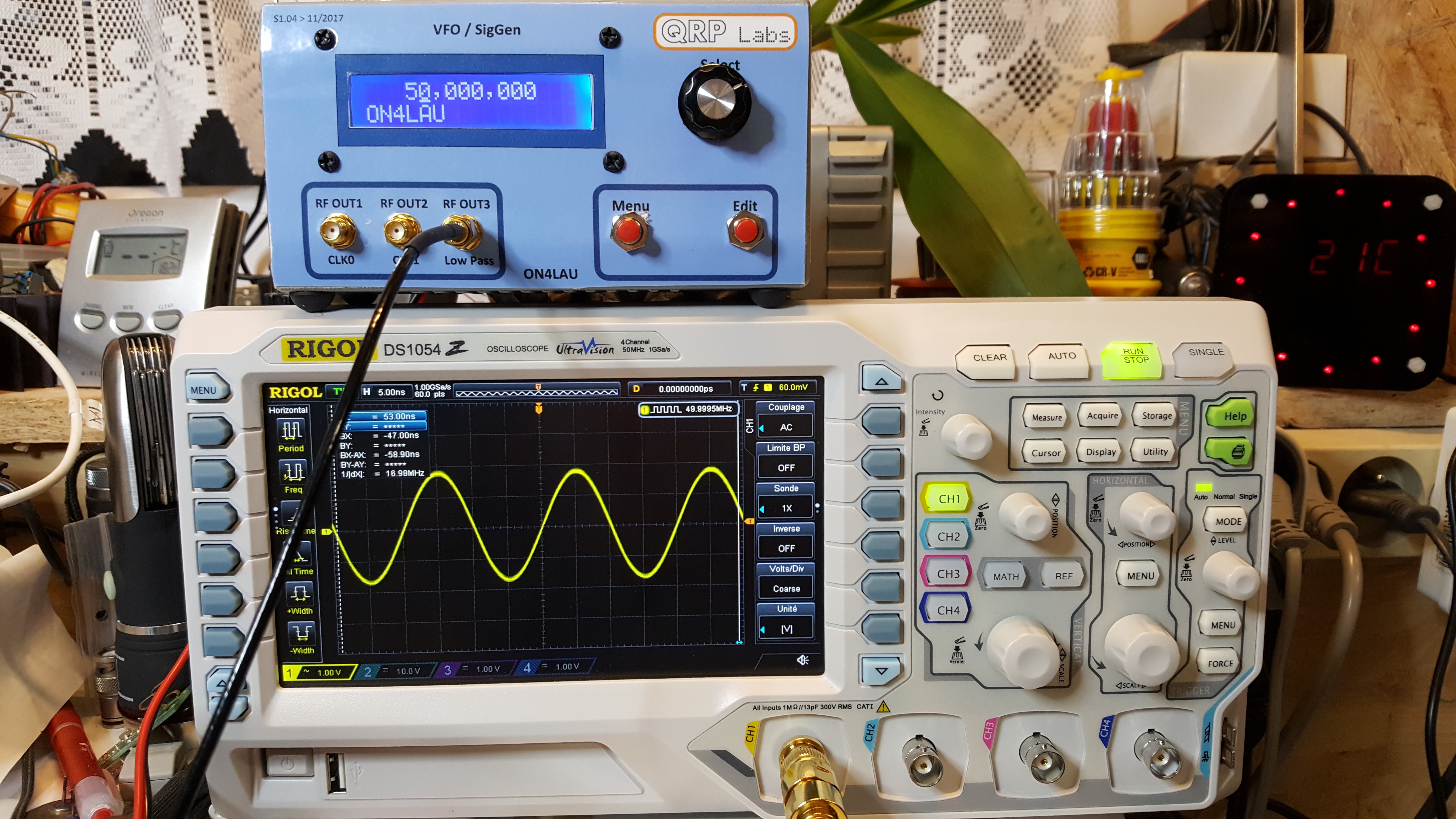

Sur les photos ci-dessus montre ma réalisation. Sur ce projet, je me suis limité à un seul filtre passe bas callé sur la fréquence de 50 MHz. Bande des 6M. Pour la suite je vais réaliser le module avec tous ses filtres pour avoir un générateur couvrant toute la bande décamétrique. J’ai également profité de cette commande pour acquérir un LPF pour le 2m.

A l’heure où j’écris ses lignes, ce projet n’est pas encore démarré mais je ferais une suite une fois qu’il sera terminé.

En conclusion, celui que j’utilise pour l’instant, fonctionne parfaitement et les première mesures sont conforme à mes attentes.

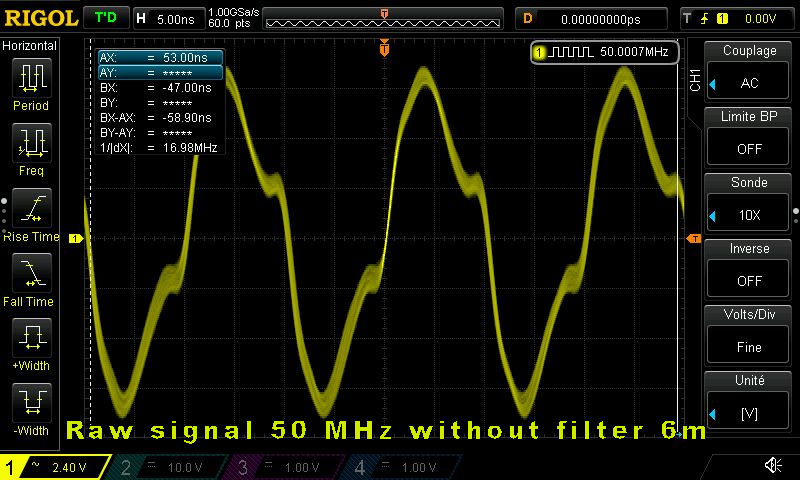

Signal 50 MHZ sans passer par le filtre passe bas

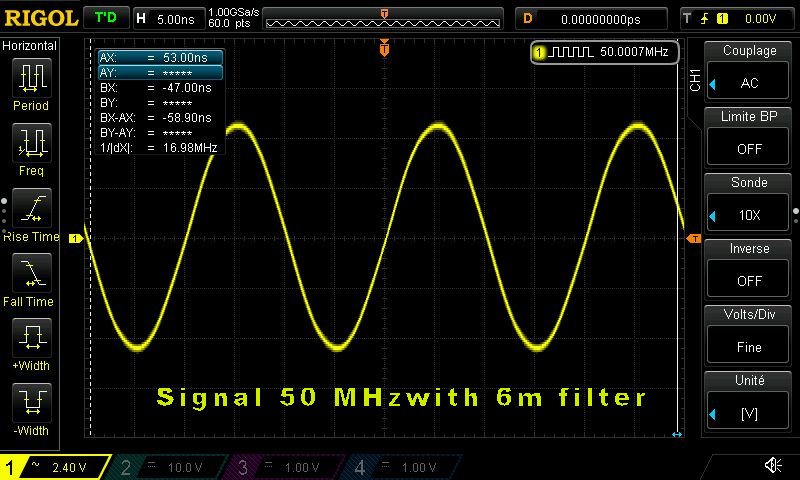

Signal 50 MHZ passant par le filtre passe bas
